思儀科技發佈開陽星系列全新一代經濟型矢量網絡分析儀3657系列
更新時間
：2024-05-30 點擊次數
：1588
6月28日思儀科技在2023MWC上海世界移動通信大會發佈並展示了新一代經濟型矢量網絡分析儀3657系列產品，該系列網分頻率範圍覆蓋9kHz～9GHz，是思儀開陽星系列的明星產品3656的升級型號
，獲得了眾多通信製造客戶的青睞。
思儀開陽星是繼思儀天衡星
、思儀天璣星後發佈的品牌五星架構中的第三顆星系列 ，開陽星在北斗七星中被稱為武曲星
，為夜空中著名的主輔雙星
。思儀開陽星系列經濟型測試產品
，始終與數字產業共發展，相伴相輔助推用戶開啓創新創業、提升測試的戰鬥力
。新一代經濟型矢量網絡分析儀3657系列基於台式CPU架構設計
；具有USB
、LAN
、HDMI
、DP等多種接口；實現誤差校准、時域、夾具仿真器、自動夾具移除
、高級時域分析等多種功能
；具備對數幅度、線性幅度、駐波
、相位、群延時
、Smith圓圖
、極坐標等多種顯示格式。可快速
、精確地測量被測件S參數的幅度
、相位和群延遲特性
。3657系列在操作體驗方面更簡單直觀、測量更快速准確，專為無線通信、有線電視、教育及汽車電子等領域的工程師而精心設計，可廣泛應用於濾波器
、放大器、天線

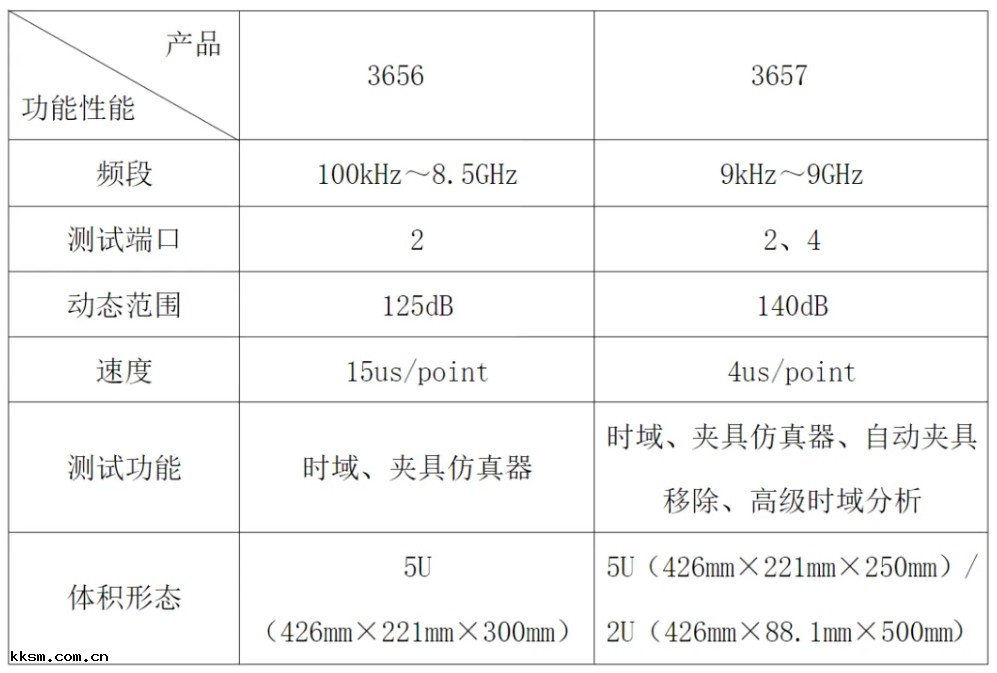

、電纜、有線電視分接頭等射頻元件的性能測量。3657系列矢量網絡分析儀相較於3656系列產品進行了全面提升
，主要性能提升如下
：
3657系列矢量網絡分析儀在3656的基礎上進行了頻段擴展，動態範圍與掃描速度等核心性能有了顯著提高
，增加四端口選件
，並具備高級時域分析功能，可滿足用戶的不同測試需求
。產品提供2端口和4端口兩種機型
，上架式（2U）和台式（5U）兩種形態
，用戶可以根據測試需求選擇不同的款式機型
。
高級時域分析功能基於網絡參數的虛擬眼圖生成及分析
。可以在仿真眼圖上施加抖動
、噪聲等乾擾，通過預加重和均衡等校正算法的加入
，模擬真實環境下高速鏈路不同位置的仿真眼圖
。
快速高抑制比測量
具有高達140dB（IFBW=10Hz）的動態範圍
，4us/point的測試速度
，可以應用在高速線纜測試、芯片產線測試
、濾波器調測等領域，非常適合工廠的批量生產測試工作
，能夠提高測量反應速度
，提升測量效率。
3657系列矢量網絡分析儀具備四端口測試功能，單次連接即可實現四端口網絡全部16個S參數測量，非常適合工廠的多端口器件大批量生產測試工作；具有平衡參數測量功能
。
