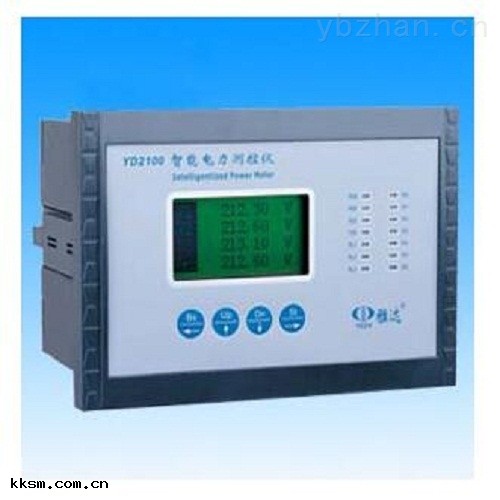

2000A單相智能電力監測儀採用現代32位的微處理器，160×160點陣液晶顯示器和高精度數字信號處理技術設計而成
，技術先進，功能強大，操作簡單。內置可編程變量變送器，可由用戶自行設定變送輸出類型及範圍
。
產品功能及特點
w 具有自動穩零功能
w 具有數字化整定功能
w 具有掉電記憶功能
w 具有強抗電磁干擾能力
w 具有多種接線方式
w 具有故障自動診斷功能
w 具有可編程狀態設定功能
w 具有較高測量精度
2000A單相智能電力監測儀主要通用技術指標
1、測量線制及電量
：
可測量一條三相四線制回路或其他任何制式的全部相電壓/線電壓(V)、電流(I)、功率
(P、Q、S)電能(Wh
、Qh)
、功率因素(PF)
、頻率(F)、零序電流(IO)等34個參數。
2、工作電壓：
AC85～265V 40～70Hz，DC85～330V(標准)
DC18～90V(可選)
3
、整機功耗：≤4VA
4
、過載能力：
電壓
：750V連續
；1000V 10秒
；1200V 3秒
電流：2倍額定連續；20倍額定1秒
5、輸入範圍：
U
：5～120V/600V(大600V)，自動量程切換
I：0～1A/5A(大6A)
，自動量程切換
6
、吸收功耗：
電壓：<0.8VA/400V
，<0.25VA/220V
電流：<0.1VA/5A
7
、精確度
電壓Vx
0.2%RD～0.5%RD
電流Ixx
0.2%RD～0.5%RD
有功功率P
0.5%RD
無功功率Q
0.5%RD
視在功率S
0.5%RD
功率因數PF
0.5%RG
有功電能Wh
0.5%RD
無功電能Qh
1.0%RD
零序電流IO
5%RG
頻率Hz
0.1%RG
8、可編程設計：
編程模式
：(口令)
測量系統選擇
：三相四線/三相三線/一相二線/一相三線/三相平衡
CT，PT變比
：1～59999
通訊：
☆ 波特率：1200/2400/4800/9600
☆ 數據位
：8或7
☆ 校驗位：奇/偶/無校驗位
☆ 停止位
：1或2
☆ 通訊規約
：Modbus RTU/Modbus ASCII RS-485/RS232C
,在同一時間只能用其中之一
☆ 時鐘
：年
、月、日、時、分、秒
、星期
☆ 時鐘誤差
：0.5秒/24小時
☆ 電能累加復位：(口令)
☆ 校准：(口令)
9
、絕緣強度：
對象
：在輸入/輸出/電源之間
引用標准：IEC688-1992
試驗方法
：AC2KV 1分鐘 漏電流2mA
10、電磁兼容
：
①浪湧(1.2/50-8/20uS)
對象
：電源
、I/0線
引用標准
：IEC61000-4-5/IEC61000-4-11
試驗方法
：4KV(1.2×50uS)
②快速瞬變脈衝串
對象：電源
、I/0線
引用標准
：IEC61000-4-4
試驗方法：電源
：4KV 2.5KHz
I/0線
：2KV 5KHz
③靜電放電
對象：電源、I/0線
引用標准：IEC61000-4-2
接觸放電
：6KV
氣隙放電：8KV
④射頻電磁場
對象
：設備本體
引用標准：IEC61000-4-3
試驗方法
：10V/m中等強度的電磁輻射(如距離不少於1米的手提對講機)
⑤穩定性
溫度範圍
：-10～+50℃
溫度影響
：10ppm/℃
長期穩定性：<0.2%年
11、隔離
：
輸入/輸出/電源間相互隔離
常規說明
◆ 結構：板前接線
◆ 安裝方式
：導軌安裝或螺釘固定
◆ 外殼材料
：阻然塑料(均為黑色)
◆ 外形尺寸：110mm×75mm×120mm
