當前位置:首頁 > 產品中心 > 可編程電子負載 > 艾德克斯IT8300回饋式 > IT8300系列艾德克斯回饋式直流電子負載


簡要描述 :IT8300系列艾德克斯回饋式直流電子負載既能模擬各種負載特性 ,又能將電能無污染的回饋電網 ,不但節省了用電和散熱成本 ,同時也符合節能環保的需求。3U體積內可提供高達10.5kW的功率吸收,通過主從並聯和均流功能,可將功率擴展至105kW或以上 。IT8300系列可以自動檢測電網狀態、累計並網電量、提供孤島保護功能,電池測試功能 、動態帶載模式以及LIST功能 。
產品分類
Product Category詳細介紹
| 品牌 | ITECH/艾德克斯 | 應用領域 | 電子/電池,道路/軌道/船舶 ,航空航天 ,汽車及零部件,電氣 |
|---|
IT8300系列艾德克斯回饋式直流電子負載既能模擬各種負載特性,又能將電能無污染的回饋電網 ,不但節省了用電和散熱成本 ,同時也符合節能環保的需求 。3U體積內可提供高達10.5kW的功率吸收 ,通過主從並聯和均流功能,可將功率擴展至105kW或以上 。IT8300系列可以自動檢測電網狀態 、累計並網電量 、提供孤島保護功能,電池測試功能、動態帶載模式以及LIST功能。

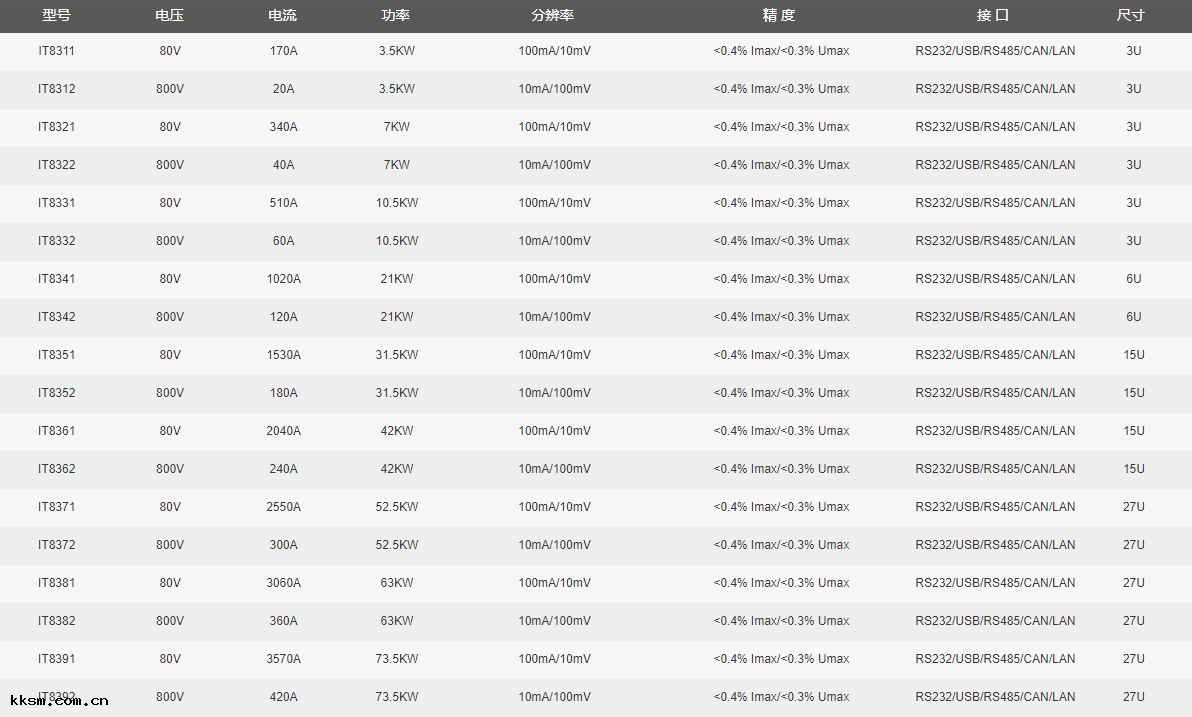

Itech艾德克斯IT8311
Itech艾德克斯IT8312
Itech艾德克斯IT8321
Itech艾德克斯IT8322
Itech艾德克斯IT8331
Itech艾德克斯IT8332
Itech艾德克斯IT8341
Itech艾德克斯IT8342
Itech艾德克斯IT8351
Itech艾德克斯IT8352
Itech艾德克斯IT8361
Itech艾德克斯IT8362
Itech艾德克斯IT8371
Itech艾德克斯IT8372
Itech艾德克斯IT8381
Itech艾德克斯IT8382
Itech艾德克斯IT8391
Itech艾德克斯IT8392
產品特點
♦ 電壓範圍:80V/800V
♦ 單機輸入電流高達3570A
♦ 單機輸入功率高達73.5KW
♦ 主從並聯,主動均流
,可擴展至105KW或以上 *1
♦ 能量回收效率gao可至95% *2*3
♦ 3U體積高功率密度可達10.5KW
♦ 並網電量累計功能
♦ 電網狀態自動檢測
,實現可靠並網功能、孤島保護功能
;
♦ 四種放電工作模式:CC/CV/CR/CP
♦ 動態帶載模式
♦ 電池測試功能、自動測試功能,短路功能測試
♦ 可測量顯示多項參數
:Vdc、Idc
、Pdc、Vac
、Pac
、Fac、Wac
♦ 具有預充電功能
,防止直流加載電流過衝
♦ 全面的保護功能
:OVP/OCP/OPP/OTP和電網故障保護、故障存儲;
♦ 標配LAN/USB/RS232/RS485/CAN通信接口,支持SCPI協議
*1 更大功率需求請咨詢ITECH
*2 800V機型的效率gao可至95%,80V機型的效率gao可至94%
*3 回饋的電能是為廠內電能再利用 ,非公共電網
產品功能與優勢
應用範圍
♦ 各種電池(鉛蓄電池、鋰電池、動力電池組、儲能電池)的放電測試
♦ 自然能源(太陽能電池陣列
、風能發電)的虛擬負載的測試
♦ AC/DC
、DC/DC轉換器的老化壽命測試
♦ 汽車高壓(如36V
、42V)電動機、保險絲 、繼電器的老化測試和小型電機的測試
♦ 自帶大容量電池的機械系統(如無人搬運車、護理電動椅等)的安全性測試
♦ 大型直流電源如地面電源的測試
♦ 燃料電池或電池堆的評價測試
♦ 電力電子設備的檢測與老化

超高的能量回收效率gao可達95%
IT8300系列能量回饋式直流電子負載不同於能量消耗型的普通電子負載
,其主要的特點是提供*的能量回收功能,可以回收電能然後廠內直接利用,而非以熱能的形式消耗掉。其轉換效率gao可達接近95%,不但大大降低了用戶的用電成本,同時也避免使用空調或昂貴的制冷系統,減少噪音。


電量累積,節能效果一目瞭然
IT8300系列能量回饋式直流電子負載利用電力電子變換技術在完成測試功率實驗的前提下 ,將被測電源的輸出能量循環再生利用。通過內部高速電壓、電流的採樣,用戶可以在儀器面板中直接查看當前的電能參數 ,包括每相的電壓、頻率和功率。還可以查看總功率 、當前回饋總電量和歷史回饋總電量 ,節能效果一目瞭然 。斷電重新開機後,IT8300系列可在上一次關機前的電量基礎上繼續累積。
高功率密度
普通的能耗性電子負載不僅耗能耗電 ,本身的體積和重量也非常大。10KW的能耗型負載體積至少要12U ,不但搬運困難 ,成本較高 。IT8300系列能量回饋式直流電子負載採用高功率密度設計,3U體積內可提供高達10.5KW的功率吸收 。同樣的輸出功率 ,體積減少了76.9% 。

動態測試功能
IT8300系列能量回饋式直流電子負載在 CC 模式下可以進行動態測試功能,根據設定規則使電子負載在兩種設定參數間切換,用來測試電源的動態特性
,查看電源在拉載電流階躍變化時自身穩定的能力。動態測試模式可分為連續模式
,脈衝模式及翻轉模式。

List功能
IT8300系列能量回饋式直流電子負載的List 模式可以準確高速的完成複雜的任意電流變化模式,並且與內部或者外部信號同步,完成多准位帶載的精密測試 ,幫客戶大大的節約成本。通過編輯每一步的步值 、脈寬和斜率,可以生成多種複雜序列 ,讓用戶完成各種帶載波形的測試。並且在CC模式下 ,IT8300系列可設定上升 、下降沿速度 。

IT8300系列艾德克斯回饋式直流電子負載
選件&配件

AC電源線(配件)AC電源線(配件)

USB直連線(配件)USB直連線(配件)

光盤(配件)含用戶手冊及通訊協議

IT-E33620-OO(選件)360A/2m/圓端子 紅黑測試線一對

IT-E32410-OO(選件)240A/1m/圓端子 紅黑測試線一對

IT-E32420-OO(選件)240A/2m/圓端子 紅黑測試線一對

IT-E31220-OO(選件)120A/2m/圓端子 紅黑測試線一對

IT-E30615-OO(選件)60A/1.5m/圓端子 紅黑測試線一對

IT-E30320-YY(選件)30A/2m/Y端子 紅黑測試線一對

IT-E30312-YY(選件)30A/1.2m/Y端子 紅黑測試線一對
