簡要描述:KIKUSUI 菊水PBZ 系列 直流電源是在輸出端無正負極極性切換,而連續通過0點,正負極雙向可變的雙極性直流穩壓電源
。
採用“開關方式"+“線性放大器方式"既實現了輕量化,也實現低脈動低噪聲與高速響應。通過4象限動作
,實現了既能提供功率
,也能吸收功率,可以驅動電感性負載和電容性負載
。同時,還內置信號發生器
,可以自由地產生任意波形和設置時序控制
。
產品分類
Product Category詳細介紹
| 品牌 | KIKUSUI/日本菊水 | 應用領域 | 能源 ,電子/電池 ,航空航天,汽車及零部件 ,電氣 |
|---|
KIKUSUI 菊水PBZ 系列 直流電源是在輸出端無正負極極性切換,而連續通過0點
,正負極雙向可變的雙極性直流穩壓電源
。
採用“開關方式”+“線性放大器方式”既實現了輕量化 ,也實現低脈動低噪聲與高速響應。通過4象限動作,實現了既能提供功率,也能吸收功率
,可以驅動電感性負載和電容性負載。同時,還內置信號發生器 ,可以自由地產生任意波形和設置時序控制。還備有電源變動試驗所必需的同步運行功能與擴展輸出電流的並聯運行功能
。

特長
6倍峰值電流對應(±120A峰值CV)
: PBZ20-20A
PBZ20-20A 在 CV 模式並只有在 CC 響應時間設置為 1ms 時,短時間大能夠輸出額定電流的 6 倍的峰值電流。在設置其他的 CC 響應時間時,電源的電流限制功能會象通常一樣動作
,不能輸出 6 倍的短時間峰值電流
,從而電源可以得到安全的使用。本產品只有在 CC 響應設置為 1ms 時,延遲響應速度,在電流限制能夠沒有起效期間
,輸出大峰值電流
。因此
,除段時間峰值電流以外
,還有效保持了通常的電流限制功能(I.LIM)
,同時不影響 CC 模式的響應
。短時間峰值電流輸出,可以用於雙極模式與單極模式
。

同步運行功能
使用多台PBZ採用時序控制時
,使各台電源輸出同步的功能
。觸發同步
,時鐘同步,觸發/時鐘共用同步功能
。 (多可以實現5台同步功能)
並聯運行功能
擴展輸出電流的功能
。根據不同要求的電流值,採用並聯方式來實現
。採用2台並聯運行組件選件,可以實現同樣型號標配2台並聯運行功能。要求3~5台的並聯運行構成系統時, 請與我們接洽。
波形產生/時序控制功能
可以簡單自在的製作波形。除正弦波
,方波,三角波以外,還備有16種波形元素
,可以組成1024 steps的任意時序控制波形。可以再現各種各樣的波形模式。

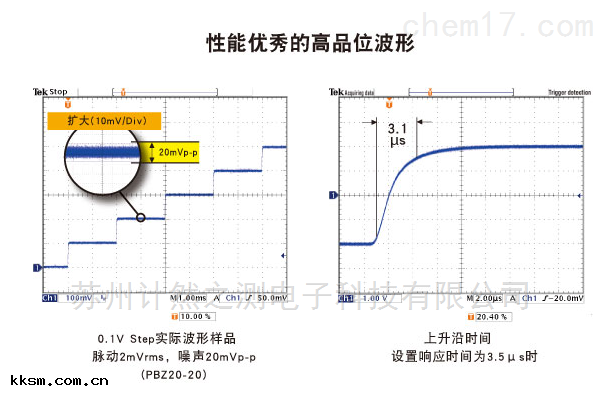

低脈動
,低噪聲(CV模式)
實現脈動2mV/rms,噪聲20mVp-p (PBZ20-20)
*PBZ40-10 :實現脈動 4 mVrms
, 噪聲 20 mVp-p
*PBZ60-6.7 :實現脈動 4 mVrms
, 噪聲 30 mVp-p
*PBZ80-5 :實現脈動 4 mVrms
, 噪聲 30 mVp-p
雙極(Bi-polar)/單極(Uni-polar)模式切換
在雙極模式(Bi-polar)時的吸收功率的大值為:100W(PBZ20-20)
,180W(PBZ40-10),200W(PBZ60-6.7/PBZ80-5)
在單極(Uni-polar)模式時
,均為400W
,不受動作領域的限制。

其他
CV/CC選擇
存儲功能
保護功能(過電壓/過電流/過熱/功率限制)
FINE設置功能
鎖鍵功能
遙控感測
輸出電壓/電流監控
外部電壓
,電阻控制
外部信號輸入
狀態信號輸出

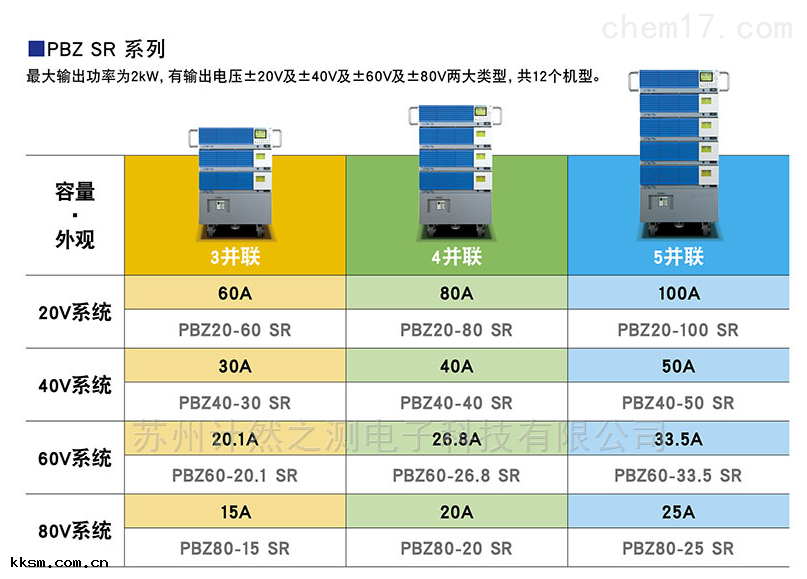

機架系統 (PBZ SR/BP 系列)
PBZ SR/BP 系列是雙極性方式的大容量直流穩壓電源。它以智能型雙極性電源PBZ 系列為基礎
,使用zhuan/用並聯組裝部件(多台並聯)組裝起來的
、可對應大電流(大±200A)需求的機型。通過4象限動作
,實現了既能提供功率,也能吸收功率
,可以驅動電感性負載和電容性負載
。同時, 還內置函數信號發生器, 可以自由地產生任意波形和設置時序控制。並且, 標准配備有LAN
、USB、GPIB、RS232C通信接口
。
KIKUSUI 菊水PBZ 系列 直流電源
