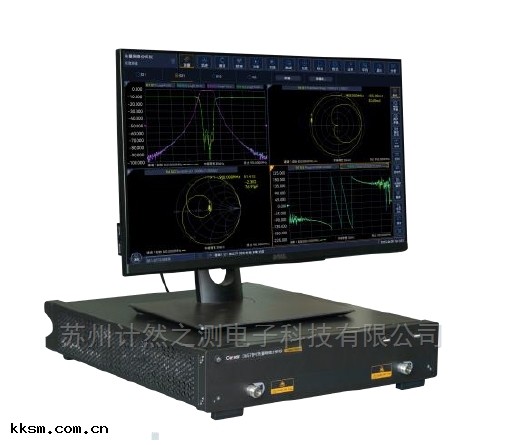

思儀3657系列矢量網絡分析儀概述

產品綜述

思儀3657系列矢量網絡分析儀適用於無線通信 、有線電視、教育及汽車電子等領域，可對濾波器、放大器、天線、電纜、

有線電視分接頭等射頻元件的性能測量。產品具有誤差校准功能、時域功能 、夾具仿真器功能、自動夾具移除功能 、

高級時域分析功能；具有對數幅度、線性幅度、駐波 、相位 、群延時 、Smith 圓圖 、極坐標等多種顯示格式；

能夠多通道多窗口顯示；具有USB 接口 、LAN 接口 、HDMI 接口、DP 接口。

可快速、精確地測量被測件S參數的幅度 、相位和群延遲特性 ，具備高效、強大的誤差修正能力 。

主要特點

具有高達140dB 動態範圍，可對高抑制比器件進行精確測量；

4us/point 測試速度 ，極大提高產線測試效率；

穩定性更高 ，滿足高精度測試需求 ；

功能更豐富 ，除標配時域分析功能 ，更有自動夾具移除功能和高級時域分析功能可選；

體積更小 ，重量更輕，相同的空間條件下 ，可以布置更多的測試儀器；

具有上架式（2U）和台式（5U）兩種機型；

具有四端口選件，單次連接即可實現四端口網絡全部16 個S 參數測量，並可進行平衡參數測量；

強大的數據分析能力 ，如紋波測試 、帶寬測試 、極限測試等功能 ，方便用戶進行合格判定，提高測試效率；

具備LAN 接口 ，可進行遠程控制及系統互聯並帶有六個USB 接口。

SCPI 指令同步記錄 ，腳本一鍵生成；

12.1 英吋多參數同屏顯示，多點觸控操作 。

大動態範圍

具有高達140dB（IFBW=10Hz）的動態範圍，可對高抑制比器件進行精確測量 。

超快掃描速度

掃描速度較上一代產品顯著提升，在高速線纜測試 、芯片產線測試、濾波器調測等領域 ，提高測量反應速度 ，提升測量效率。

信號完整性快速分析

具備基於網絡參數的虛擬眼圖生成及分析功能。根據不同的高速數字通信標準 ，可以使用預先定義好的眼圖模板進行高效Pass/Fail 測試。可以在仿真眼圖上施加抖動、噪聲等干擾，通過預加重和均衡等校正算法的加入 ，模擬真實環境下高速鏈路不同位置的仿真眼圖。

具有上架式（2U）機型（3657AM/BM）

適用於自動測試、系統集成、無人工廠等應用場景。

思儀3657系列矢量網絡分析儀 技術規範
