思儀4457系列數字示波器概述

一、 產品綜述

4457系列數字示波器集示波器 、邏輯分析儀 （選配) 、函數發生器 （選配 )、總線分析儀 （選配 )、

實時頻譜分析儀 （選配）及 數字電壓表等多種儀器於一體，具有波形自動設置、 參數自動測量與統計 、

光標測量、數學運算、 FFT 頻譜分析、波形錄制與回放 、 串行總線 分析 （選配 )、極限模板測試 （選配) 、

功率測量與分析 （選配)  、 波特圖分析 （選配）、 眼圖及抖動分析 （選配 )等功能 ，支持以太網程控，

方便您集成開發使用。

4457 系列數字示波器 共 4 個產品型號 ， 產品帶寬從 1GHz 到 4GHz ，採樣率 10GSa/s 、

20GSa/s  ，垂直分辨率 8bit 存儲深度 2Gpts 最快波形捕獲率 120萬個波形 秒，

Any Acquire 技術 為用戶 提供示波器使用體驗。

二 、 主要特點

多合一儀器

示波器、邏輯分析儀
、函數發生器 、總線分析儀 、 實時頻譜分析儀及數字電

壓表 多 合一， 提供更多的測試功能 幫助您輕松應對各種挑戰。

Any Acquire 技術

任意捕獲技術 ，為您提供更高的採樣率、更快的波形捕獲率、更炫麗的顯示、

更深的存儲 、更精確的數字觸發以及更全面的分析。

豐富的探頭選件

支持無源探頭 、高壓單端探頭、高壓差分探頭、電流探頭及有源探頭，

滿足您不同場合的探頭測試需求 。

高清觸摸一體液晶 屏

15.6 英吋高清液晶顯示屏 ，分辨率高達 1920 × 1080 。電容觸摸屏 ，

支持單點和多點觸控，快速實現波形和菜單的操作。

便攜式結構  、 豐富的外設接口

便攜式結構 ，8 U 標準機架安裝，外設接口豐富 ，最大重量 15 kg  。

（一）示波器

高達 12 0 萬 個波形 秒的波形捕獲率，快速發現和捕獲偶發事件

高達12 0 萬 個波形 秒的波形捕獲率， 2 0 GSa/s 的採樣率，

極大提高了毛刺和偶發事件捕獲的概率，讓您在更長的採集時間內查看到更多的波形細節。

最高 2Gpts 的深度存儲 ， 在高採樣率下保持更高的記錄時間

2Gpts的深度存儲器，示波器即使在慢時基檔位下依然保持高的採樣率和快的波形捕獲率。

全硬件視窗擴展，可局部放大觀察波形的細節 ，為您提供波形全局與細節的同步顯示 。

標配的分段存儲器採集， 更有效地捕獲和存儲重要的信號

4457系列示波器標配了分段存儲器採集 ，即使示波 器工作在深度存儲模式下 ，

依然可以保持快速的響應速度和屏幕更新率 。

256 級灰度等級及四種波形色彩顯示，超凡的視覺體驗

4457系列 示波器 採用數字螢光三維顯示技術，通過顏色的亮暗或冷暖來表示事件

發生的概率 ，並提供正常 、反相、色溫 、光譜等 4 種波形色彩，增強了查看偶發事件的能力。

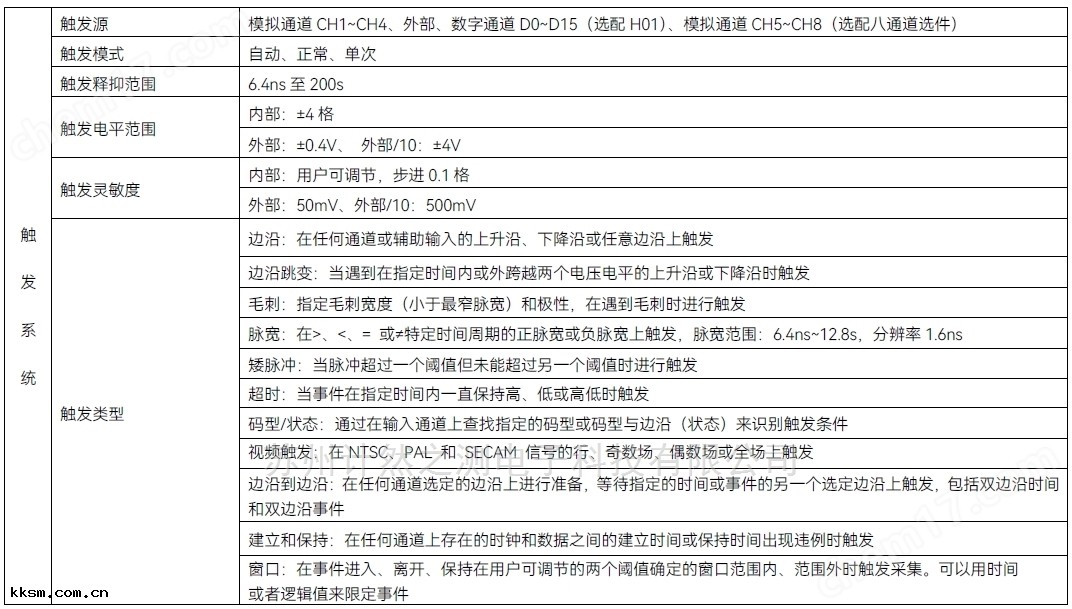

豐富的觸發功能，精確的數字觸發，准確鎖定觸發事件

4457系列示波器 提供一套豐富的觸發功能 ，含 邊沿、邊沿跳變 、雙邊沿時間、雙邊沿事件 、

毛刺 、脈寬 、矮脈衝、超時 、碼型、狀態、建立保持 、窗口
、區域觸發（可視觸發）等 ，

為您在紛繁復雜的採樣信息中迅速鎖定感興趣的事件。

4457系列示波器 採用精確的數字觸發技術 ，直接對 ADC 採集樣本進行觸發點測定 ，

能抑制干擾信號影響，迅速鎖定觸發事件 ，為示波器准確的顯示和分析信號奠定基礎。

數字觸發的觸發靈敏度最高 0.1 格 。

可視觸發 ，提供智能化的波形觸發定位

4457系列示波器在邊沿 、邊沿跳變等各類豐富觸發類型的基礎上進一步設計了

可視化的區域觸發功能。 您只需在屏幕上觀察感興趣的信號並在它周圍繪制一個區域 ，

示波器能通過掃描所有採集波形，並把它們與屏幕上的波形區域進行對比 可以迅速簡便地識別

想要的觸發事件 。

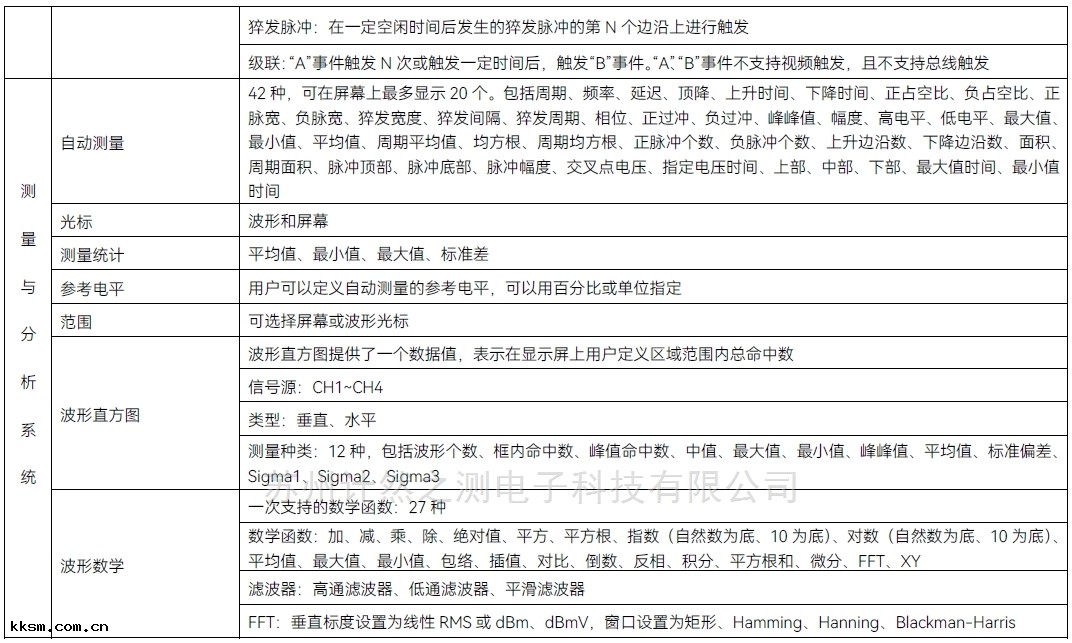

強大的計算分析工具，為您提供深層次的數據挖掘與分析

4457系列示波器 提供一套完善的分析工具 ，包括基於波形的光標和基於屏幕的光標、

42 種參數自動測量 、數學運算、 FFT 分析 、 統計、極限模板測試、功率測量與分析 、

波形錄制與回放等 ，為您提供深層次的數據挖掘與分析，從而滿足您多方位的測量分析需求。

4457系列示波器支持參數測量結果的直方圖分析功能 ，對參數的測量數據進行統計處理，

以直方圖形式呈現 ，幫助用戶觀察長時間內參數測量結果的分布 ，更快發現信號的潛在異常。

4457系列示波器支持硬件的參數測量功能，支持同時顯示 20 個測量項目的統計分析 ，

支持屏幕、光標
、全部採集測量範圍選擇以及自動光標跟蹤指示 ，全部採集模式下支持全內存自動測量，

為您提供更加精確的測量結果 。

4457示波器具有強大的眼圖與抖動分析功能 ，可以對每次捕獲的全部 UI快速疊加顯示眼圖 ，

進行眼圖參數測量 。同時進行深入抖動分析 ，顯示出時間間隔誤差（ TIE ）的直方圖 ，

頻譜圖和趨勢圖，對抖動分解計算出其各分量的大小並繪制出浴盆曲線 。

（二）邏輯分析儀

邏輯分析儀（選件H01 ）提供了 16 個與示波器用戶界面高度集成的數字通道，

從而簡化了操作 ，快速地解決模數混合信號設計與分析的問題 。

2.5GSa/s 的高採樣率 ，提供了更為精細的定時分辨率

邏輯分析儀選件可提供2.5GSa/s 的定時採樣率，可為所有數字通道提供最高 400ps 的時間分辨率 ，

可更加真實的反應被測信號的時序關係  。

最高 160 Mpts 的深度存儲 ，提供了長時間跟蹤記錄的能力

最高160 Mpts 的深度存儲 器，使邏輯分析儀在捕獲長時間記錄時仍保持高的採樣率  。

（三）函數發生器

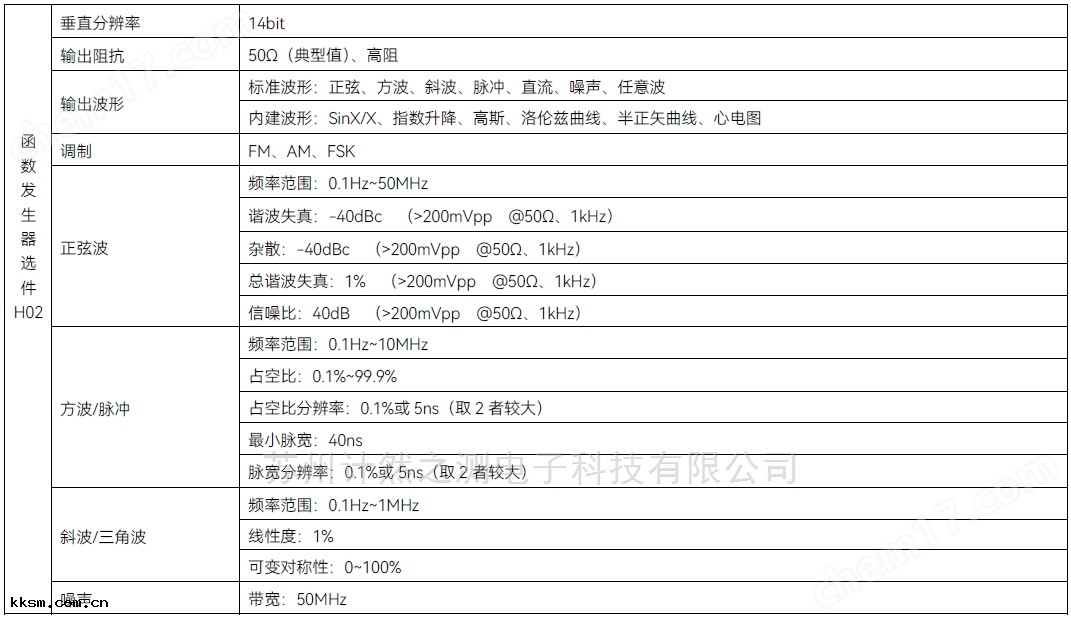

函數發生器（選件H02） 具有 2 個輸出通道 ， 可幫助您在設計中模擬傳感器信號或

向信號添加噪聲 ，以進行餘量測試；同時可將示波器捕獲的模擬或數字信號傳送到

任意波形存儲器中 ，並從函數發生器中復制出示波器所捕獲到的信號 。

高達 50 MHz 的多種預定義波形輸出

函數發生器選件提供了高達 50 MHz 的 正弦 波形輸出， 還 包括方波 、斜波 、脈衝 、

直流、噪聲 、任意波 、 Sin X/X 、指數上升 下降、高斯 、洛倫茲曲線、半正矢曲線 、

心電圖 等波形 ，此外還支持 FM  、 AM 、 FSK 等調制波形的輸出 。

高達 64k 點的任意波形輸出，支持波形的電容屏觸摸輸入

函數發生器選件提供了64k 點記錄長度的任意波形輸出功能，用於將存儲來自模擬輸入端 、

內部文件保存位置、 U 盤或外部 PC 的波形從波形發生器中復制出來 。

您還可以通過電容觸摸屏對輸出的波形進行任意的編輯和修改，從而快速的產生您所需要的波形 。

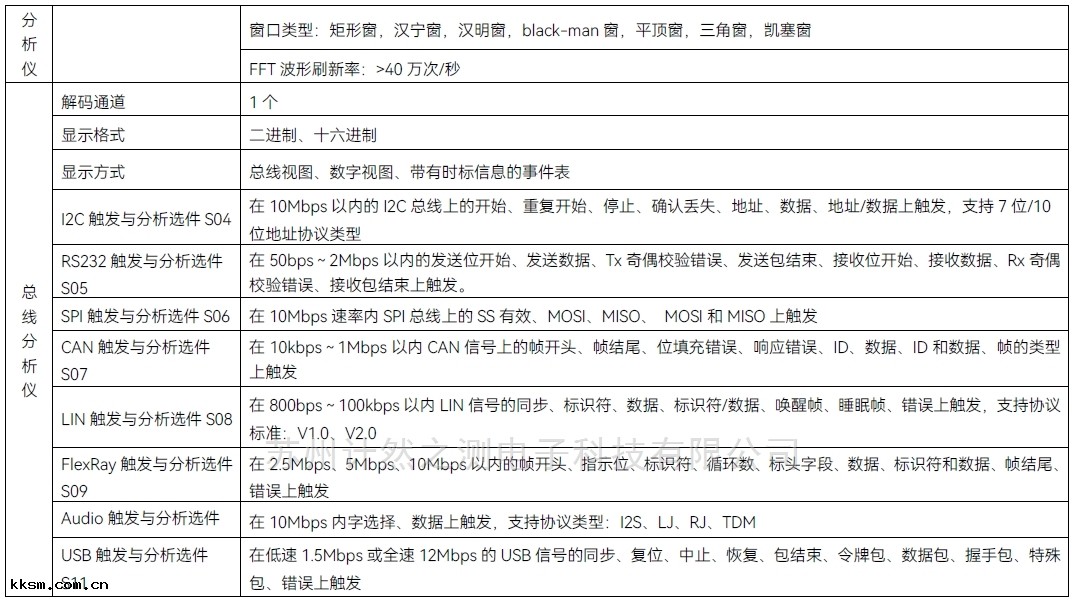

（四）總線分析儀

總線分析儀選件（選件S04 ~S1 3 ）可用於觸發和解碼常用的串行總線 I2C 、SPI  、CAN 、

LIN 、 FlexRay 、 RS232  、 USB  、 Audio 、 MIL STD 1553  、 ARINC429標準上的數據包級的內容 。

支持多種總線的全硬件觸發與解碼

總線分析儀選件提供了一套強大的串行總線觸發與分析工具 ，支持I 2 C 、SPI 、 CAN  、

LIN 、 FlexRay  、 RS232  、 USB 、 Audio 、 MIL STD 1553 、 ARINC429

等多種總線的自動觸發和分析 ，提供諸如嵌入式、汽車 、計算機及音頻等串行總線的

測試解決方案，基於 FPGA 的全硬件解碼技術 ，增強了捕獲偶發性串行通信誤碼的概率 。

支持多種視圖的顯示

總線分析儀選件除了提供傳統的數字視圖外 ，還提供更高級別的總線視圖顯示，

方便您識別各種總線包類型 ，如包開始、地址、數據及包結束等 ；

您還可以採用帶有時間標記的事件表形式查看捕獲的總線包 。

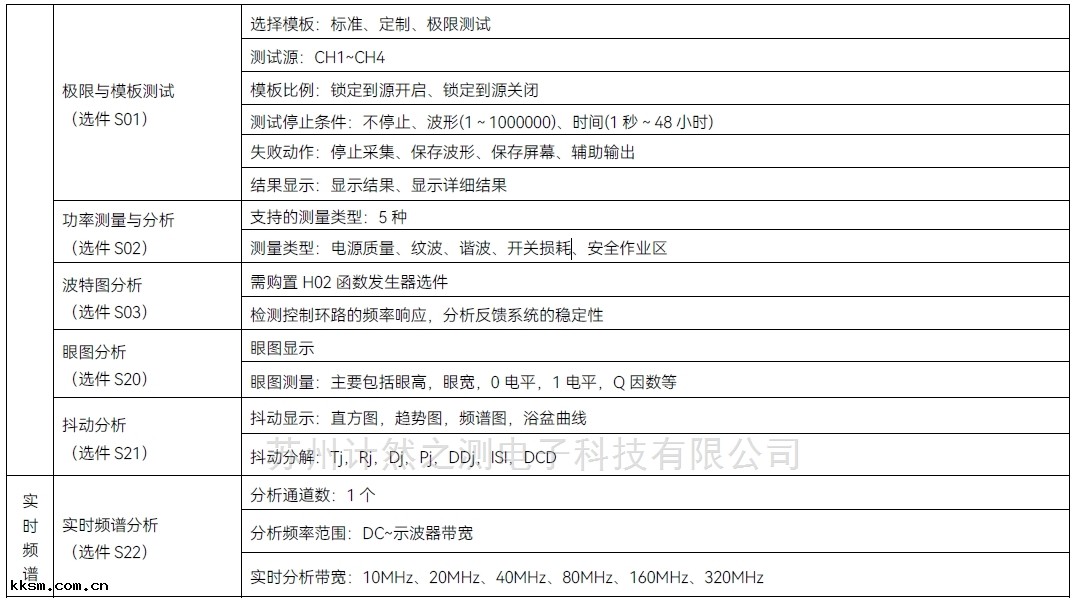

（五）實時頻譜分析儀

4457系列示波器 內置實時頻譜分析儀功能 （選件 S22 ）），最大頻率範圍至示波器帶寬，

實時分析帶寬10MHz  、 20MHz  、 40MHz 、 80MHz  、 160MHz 、 320MHz可選 。

採用 疊加 FFT 和數字螢光顯示技術 使得 FFT 刷新頻率大於 40 萬次 秒，極大地提高了

捕獲窄 脈衝或瞬態信號的概率 增強查看偶發事件的能力。

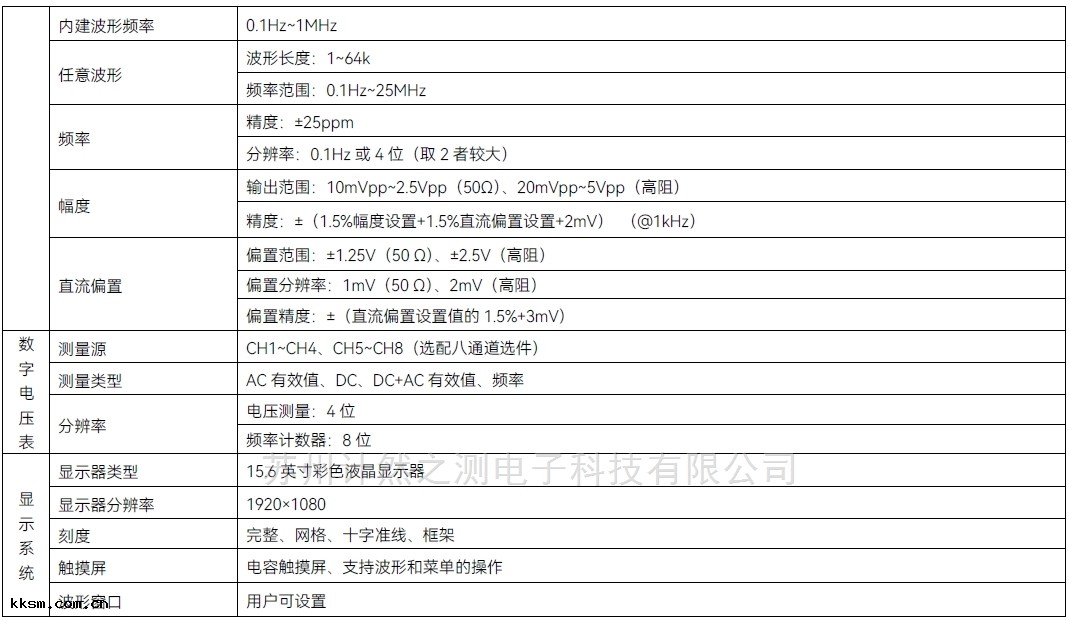

（六）數字電壓表

4457系列示波器 為您提供了一台 4 位數字電壓表和 8 位頻率計數器。通過復用示波器通道

的方式實現電壓及頻率的測量功能 ， 探頭與通用示波器相同。

（七） 易用性能

全新電容屏觸摸 ，貼心設計

15.6英吋電容觸摸屏，支持單點和多點觸控 ，快速實現波形的縮放和移動；一鍵歸零設計 ，

快速實現水平 、垂直和觸發位置的歸零，簡化操作；數字和總線小鍵盤 ，顯著加快輸入速度；

4457 系列在觸摸操作的同時 ，支持鼠標 、按鍵操作選擇 。

多窗口自由設定 ，視圖美觀 ，利於觀測

用戶可根據觀察需求自由的對打開的波形窗口進行隱藏、顯示、拉大 ，縮小、分割等操作 ；

您可同時對多個窗口波形進行操作，在窗口中自由的添加、刪除顯示波形 ；功能窗口可

任意拖拽停靠在主窗口周圍 ，可層疊，平鋪等自由排布，亦可浮動於其他窗口上方；

在儀器接入擴展顯示器後 ，還可將窗口遷移至擴展顯示器 ，更利於波形觀測 。

快捷欄自由定義，快速便捷

用戶可根據自己的使用習慣
，自定義右側快捷欄 ，將常用功能按鍵設定為功能區快捷按鍵，

可快速直接打開相應功能對話框進行操作。

語音識別控制，操作更智能

用戶可以通過語音向示波器發出指令，示波器的基於深度學習方法、數據智能處理技術，

將用戶的口述指令轉換為示波器的內部控制指令，從而完成用戶想要的操作解放雙手，

操作更智能 、更便捷 。另外示波器語音識別模塊還將用戶的操作翻譯成相應的程控命令 ，

用戶可根據需要將多條程控命令打包成多種語言的可執行代碼，用戶可直接使用這些代碼

來編寫程控程序 。

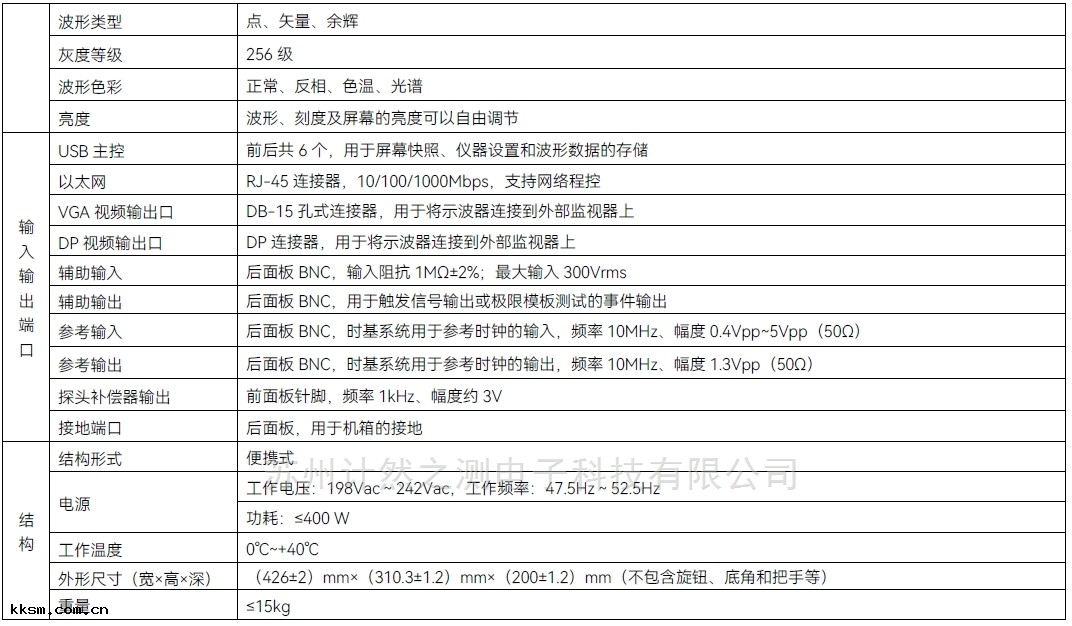

標準的 8 U 機架，豐富的外設接口，強大的連接能力

前後共4 個 USB 3 .0 主控端口 、 2 個 USB2.0 主控端口  ，可以簡便地把截圖、儀器設置

和波形數據傳送到 U 盤上，也可將 USB 鍵盤或鼠標連接到一個 USB 主機端口用於輸入 ，

還可以連接 USB 的打印機，用於屏幕圖像的打印。儀器後面的 DP 、 VGA 視頻輸出端口

可以把顯示畫面導出到外部監視器或投影儀 ，便於示波器的教學應用或演示。

8U 的標準機架安裝，儀器後面標配 10/100/1000BASE T 以太網端口可以簡便地連接到

網絡，實現網絡的遠程程控 ，便於功能擴展和系統的組建。 使用示波器同屏客戶端通過

網絡連接控制示波器 ，只需輸入示波器的 IP 地址和端口號 ，即會向上位計算機提供

一個儀器觸摸屏顯示區的拷貝，可以直接從上位機中傳送和保存設置 、波形和截圖 ，

或實時控制示波器，使用鼠標在拷貝顯示區操作 ，效果等同於直接操作儀器的觸摸屏顯示區 。

三、 典型應用

4457系列 數字示波器 是一款集示波器、邏輯分析儀 、函數發生 器 、 實時頻譜分析儀  、

總線分析儀和數字電壓表於一體的多功能綜合型測試儀器，是一種 通用的調試和驗證工具
，

可幫助您快速的發現問題 、定位問題 、分析問題和解決問題 ，廣泛應用於模擬和

數字電路設計與調試
、電路診斷與瞬態信號捕 獲 、電源器件和電源電子設計、

嵌入式的設計與調試、汽車電子的測試 、產品測試與質量控制、教育培訓 等領域 。

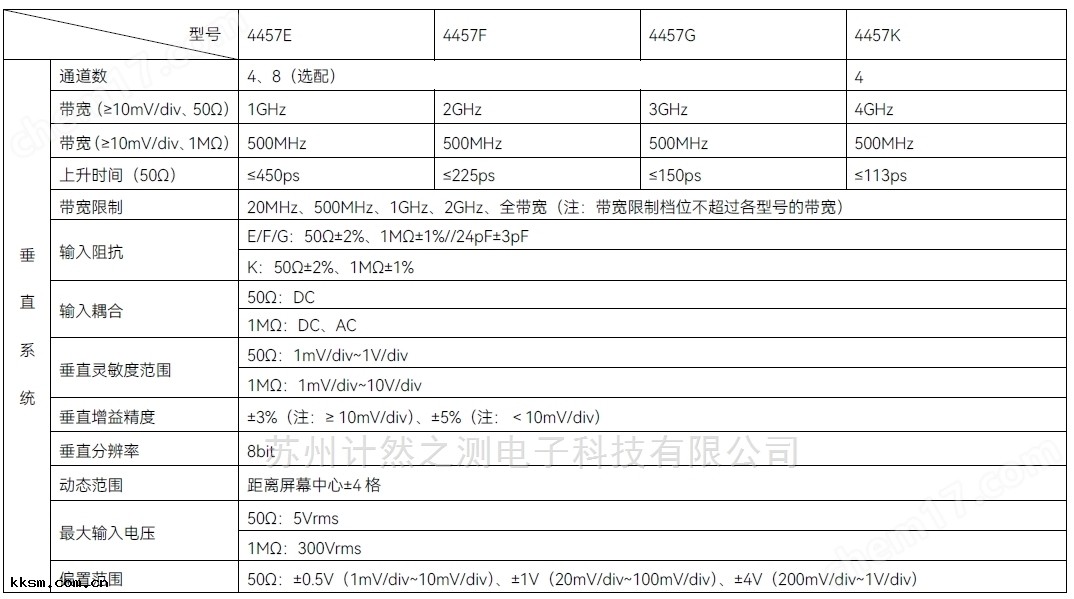

思儀4457系列數字示波器技術規範
